محمل أسطواني كروي
التصنيف :
تفاصيل المنتج
الكلمات الرئيسية: شركة جينان باكسين للتجارة الصناعية المحدودة
تتمثل الوظيفة الرئيسية لمحمل الكرة ذات المحاذاة الذاتية في دعم الجسم الميكانيكي الدوار وتقليل الحمل الميكانيكي ومعامل الاحتكاك للمعدات أثناء النقل. يحتوي على صفوف مزدوجة من البكرات، ويحتوي الحلقة الخارجية على ممر كروي مشترك، وتحتوي الحلقة الداخلية على ممرين ويميل بزاوية بالنسبة لمحور المحمل. هذا الهيكل يجعله يتمتع بأداء المحاذاة الذاتية ولا يتأثر بسهولة بأخطاء الزاوية بين العمود ومقعد صندوق المحمل أو انحناء العمود. إنه مناسب لأخطاء الزاوية الناتجة عن أخطاء التثبيت أو انحراف العمود.
يمكن لمحامل الأسطوانة ذات المحاذاة الذاتية تحمل الأحمال الشعاعية والأحمال المحورية ثنائية الاتجاه، وهي مناسبة بشكل خاص لظروف الأحمال الثقيلة. على سبيل المثال، تُستخدم على نطاق واسع في آلات صناعة الورق، وأجهزة تقليل السرعة، ومحاور مركبات السكك الحديدية، ومقاعد صناديق تروس مطاحن درفلة الصلب، وبكرات مطاحن درفلة الصلب، والكسارات، والشاشات الاهتزازية، وآلات الطباعة، وآلات النجارة، ومختلف المخفضات الصناعية. بالإضافة إلى ذلك، فإن محمل الأسطوانة ذات المحاذاة الذاتية يتمتع أيضًا بـ
مقاومة درجات الحرارة العالية ومقاومة الصدمات، قدرة تحمل عالية، سرعة عالية وارتفاع درجة حرارة منخفض وعمر خدمة طويل
تنقسم درجات محامل الأسطوانة ذات المحاذاة الذاتية إلى: P0, P6, P5, P4, إلخ. المادة هي فولاذ المحامل (GCR15)

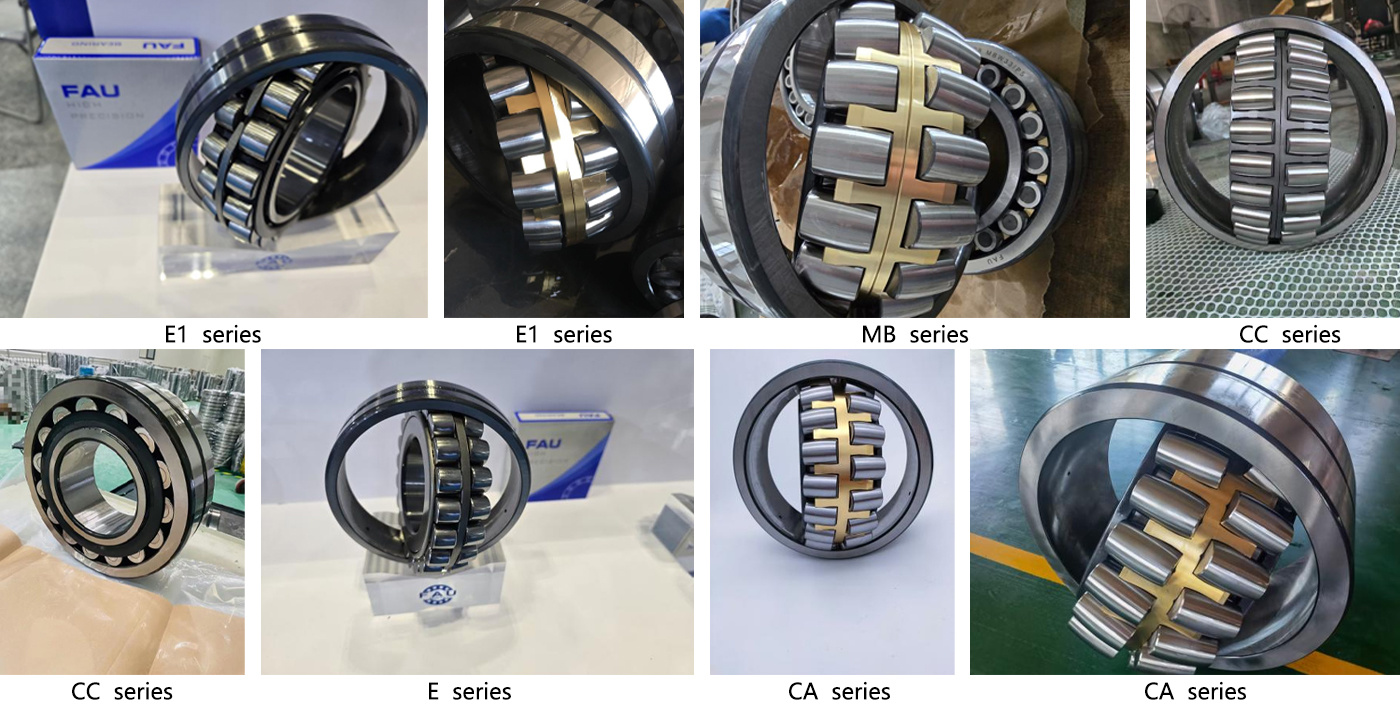

تشمل سلاسل محامل الأسطوانة ذات المحاذاة الذاتية: E1, MA, MB, CC, E, CA وسلاسل أخرى
توضح المخططات الهيكلية والأجزاء المختلفة لمحامل الأسطوانة ذات المحاذاة الذاتية ما يلي:
معلمات المنتج
|
المحمل الرموز |
Boundar y الأبعاد (مم) |
أساسي الحمل Ra t ing(KN) |
محدد السرعة (د/دقيقة) |
الوزن | ||||
|
d |
D |
B |
Cr |
Cor |
الشحم |
الزيت |
||
|
22205 |
25 |
52 |
18 |
|
|
|
|
0.184 |
|
22206 |
30 |
62 |
20 |
30.5 |
38.2 |
5300 |
6700 |
一 |
|
22208 |
40 |
80 |
23 |
49.8 |
68.5 |
4500 |
5600 |
0.55 |
|
22209 |
45 |
85 |
23 |
52.2 |
73.2 |
4000 |
5000 |
0.59 |
|
22210 |
50 |
90 |
23 |
52.2 |
73.2 |
3800 |
4800 |
087 |
|
22211 |
55 |
100 |
25 |
60 |
87.2 |
3400 |
4300 |
一 |
|
22212 |
60 |
110 |
28 |
81.8 |
122 |
3200 |
4000 |
1.22 |
|
22213 |
65 |
120 |
31 |
88.5 |
128 |
2800 |
3600 |
1.63 |
|
22214 |
70 |
125 |
31 |
95 |
142 |
2600 |
3400 |
1.66 |
|
22215 |
75 |
130 |
31 |
95 |
142 |
2400 |
3200 |
1.75 |
|
22216 |
80 |
140 |
33 |
115 |
180 |
2200 |
3000 |
2.2 |
|
22217 |
85 |
150 |
36 |
145 |
228 |
2000 |
2800 |
2.8 |
|
22218 |
90 |
160 |
40 |
168 |
272 |
1900 |
2600 |
4 |
|
23020 |
100 |
150 |
37 |
2400 |
400 |
215 |
3200 |
2.51 |
|
23022 |
110 |
170 |
45 |
195 |
410 |
1400 |
1800 |
3.9 |
|
23024 |
120 |
180 |
46 |
212 |
470 |
1200 |
1600 |
4.3 |
|
23026 |
130 |
200 |
52 |
270 |
608 |
1100 |
1500 |
6.2 |
|
23028 |
140 |
210 |
53 |
285 |
635 |
950 |
1.3 |
6.7 |
|
23030 |
150 |
225 |
56 |
328 |
768 |
900 |
1200 |
8.14 |
|
23032 |
160 |
240 |
60 |
368 |
825 |
850 |
1100 |
10 |
|
23034 |
170 |
260 |
67 |
445 |
1010 |
800 |
1000 |
13 |
|
23036 |
180 |
280 |
74 |
540 |
1230 |
750 |
950 |
17.6 |
|
23038 |
190 |
290 |
75 |
555 |
1230 |
700 |
900 |
20 |
|
23040 |
200 |
310 |
82 |
580 |
1310 |
670 |
850 |
24 |
|
23044 |
220 |
3400 |
90 |
760 |
1810 |
600 |
750 |
28.8 |
|
23120 |
100 |
165 |
52 |
|
|
|
|
4.43 |
|
23121 |
105 |
175 |
56 |
242 |
480 |
1400 |
1800 |
6.64 |
|
23122 |
110 |
180 |
56 |
262 |
475 |
1300 |
1700 |
3.1 |
|
23124 |
120 |
200 |
62 |
290 |
572 |
1100 |
1500 |
7.63 |
|
23126 |
130 |
210 |
64 |
|
|
|
|
9.5 |
|
23128 |
140 |
225 |
68 |
398 |
605 |
950 |
1300 |
10.9 |
|
23130 |
150 |
250 |
80 |
512 |
1080 |
850 |
1100 |
16.1 |
|
23132 |
160 |
270 |
86 |
520 |
1110 |
800 |
1000 |
19.7 |
|
23134 |
170 |
280 |
88 |
一 |
一 |
一 |
一 |
22 |
|
23136 |
180 |
300 |
96 |
695 |
1480 |
750 |
900 |
27.1 |
|
23138 |
190 |
320 |
104 |
788 |
1830 |
670 |
850 |
35.3 |
|
23140 |
200 |
340 |
112 |
910 |
2010 |
630 |
800 |
50.7 |
